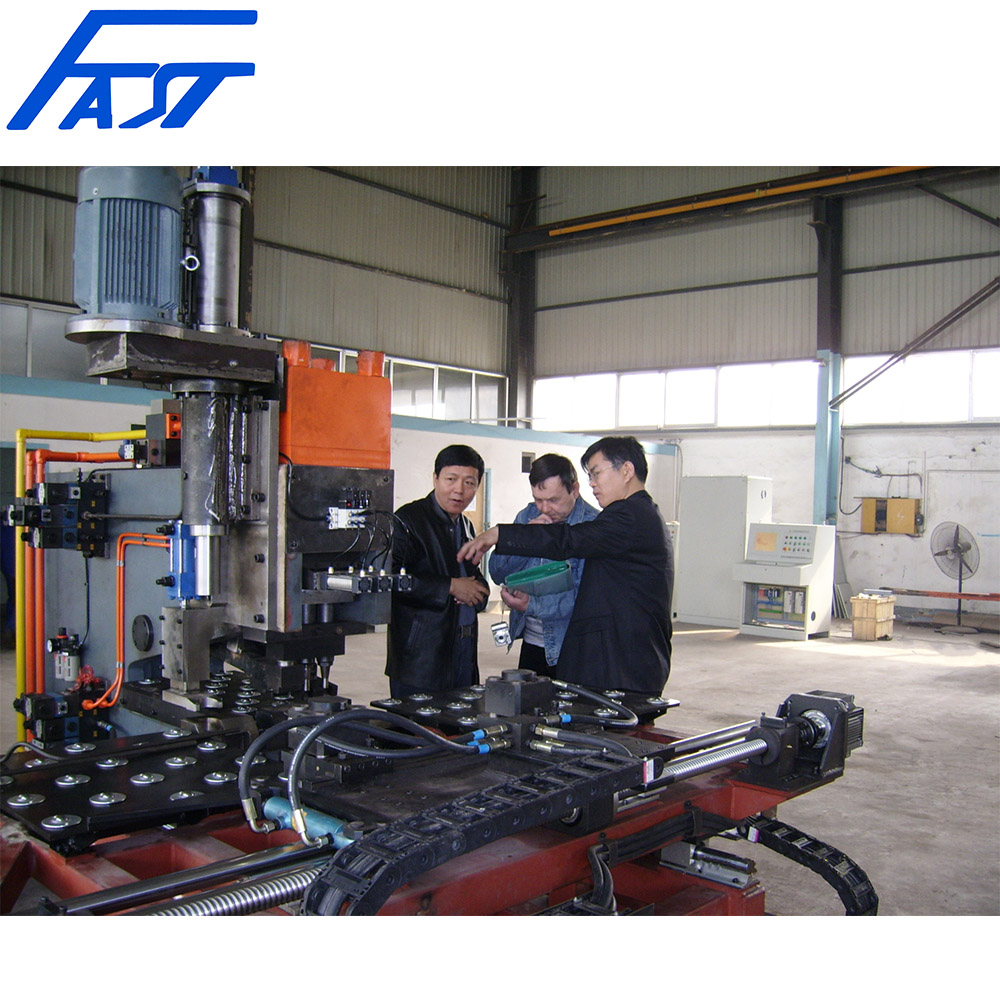

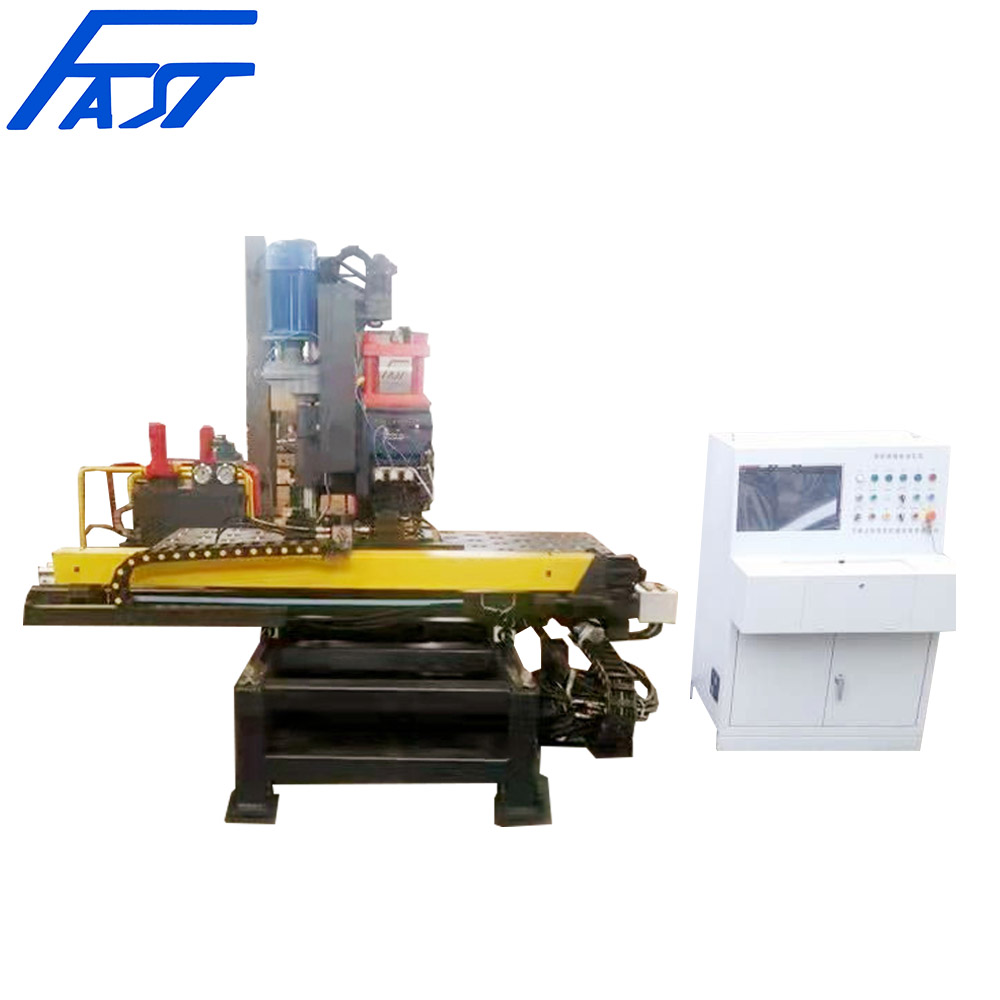

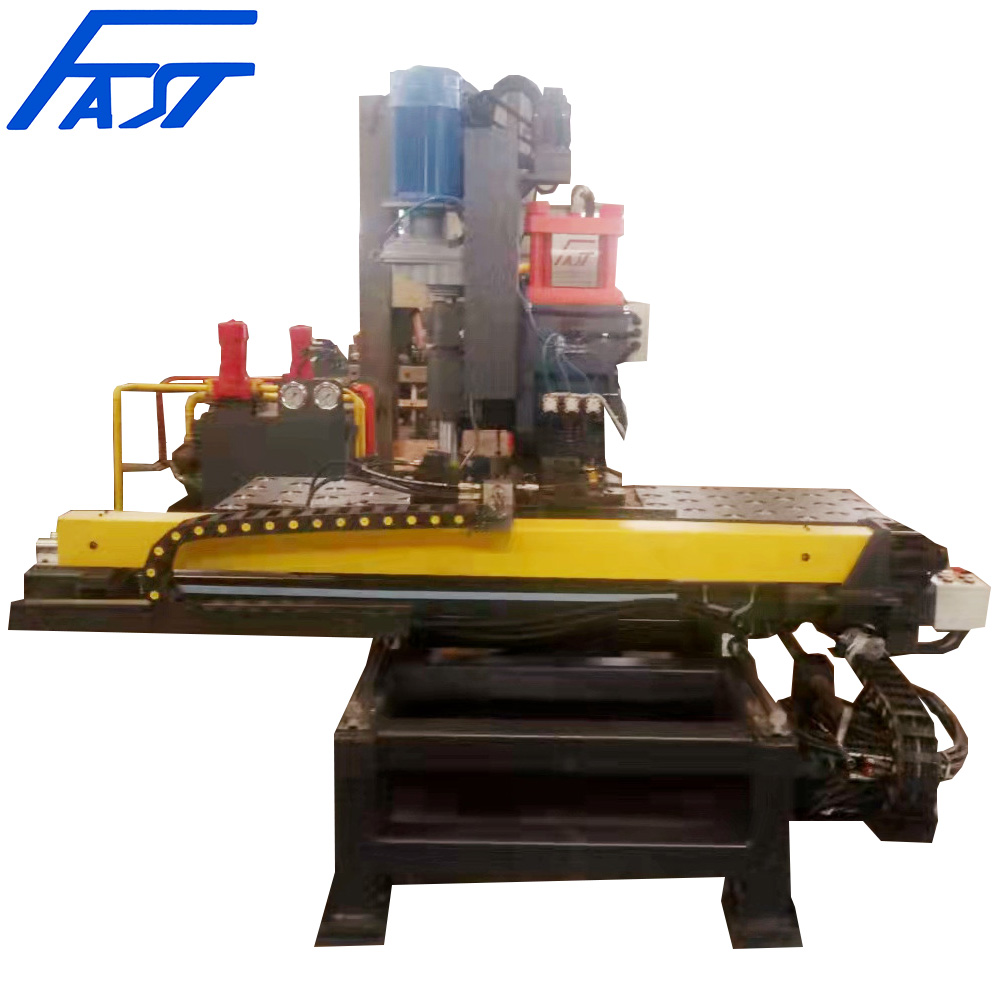

CJZ104板材冲钻设备

技术特点

机、电、液一体化；PLC控制，两轴同时驱动；加工零件图形显示；具有故障自我诊断功能；变成建议且可以直接使用放样软件所生成的程序数据。

优点：主要功能部件采用模块化组装、维修方便；同一板上可实现冲孔、打印工作；编程时，只需要键入孔径、位置、工位数、提供网络借口、也可与技术部门构成局域网共享数据资源；工人劳动强度小、工件精度稳定。

 技术参数

1、冲孔力：1000kN；

2、打字力：1000kN

3、加工工件厚度范围：冲孔4--20mm（Q345）钻孔4--40mm

4、大工件尺寸：1500X800mm

5、模位数：4（2个冲孔、1个钻孔、1个打号）

6、大冲孔直径：≤Ø26 mm

7、大钻孔直径：Ø40mm

8、钻杆送进控制方式：液压送进自控行程，钻透自动返回

9、孔边距：25 mm

10、打印字符数量：12m

11、字符尺寸：14X10X20mm

12、加工精度：符合GB2694-2003的要求。

13、主要电气控制元件及液压、气动阀为进口元件。

14、数控轴数：3轴

15、伺服电机功率：1.8KWX3

16、主轴端锥孔型式：BT40

17、主轴行程：240mm

18、主轴末端到工作台的距离：160-400mm

19、主轴转速：0-2500RPM

20、钻孔主轴电机功率：11KW

21、液压动力站电机功率：18.5KW

22、钢板送进速度：20m／min，一般工件冲孔、打印、切断平均频率35次／分。

23、编程方式：键盘和鼠标输入、USB接口输入、网络接口输入、远程网络监控。
